电器控制箱：采用Y—△软启动方式，避免了开机时对电网的冲击，采用可编程序控制，使电路简化，性能可靠，有安全电压工作灯，便于夜间施工及检修。
遥控器：配备有线遥控，操作更加方便。
液压系统
双联泵组：系统采用单泵顺序回路，推送系统和分配系统依次顺序动作。科学精确的设计，保证系统的高效、低耗。
吸、回油过滤器：采用吸、回油双过滤，杜绝了杂质进入，保证液压系统安全、可靠的运行。
独立强制风冷散热系统：主油路系统采用强制风冷散热，能更好的适应现场环境，保证液压系统油温处于正常工作范围。
|
项 目 |
单 位 |
HBTS-15 |
|
理论混凝土输出量 |
m3/h |
15 |
|
最大理论泵送压力 |
MPa |
6 |
|
分配阀形式 |
|
S管摆阀 |
|
输送管内径 |
mm |
100A/70A |
|
最大理论输送距离水平/垂直 |
m |
300/80 |
|
混凝土缸径×行程 |
mm |
Φ140×700 |
|
料斗容积/上料高度 |
m3/mm |
0.3/1100 |
|
最大骨料尺寸 |
mm |
30 |
|
砼坍落度范围 |
mm |
120-230 |
|
主电机功率 |
kw |
22 |
|
额定转速 |
r/min |
1480 |
|
电压/频率 |
V/Hz |
380/50 |
|
油箱容积 |
L |
150 |
|
清洗方式 |
|
高压水洗 |
|
外形尺寸(长×宽×高) |
mm |
3900×1350×1450 |
|
质量(含油) |
kg |
1950kg |

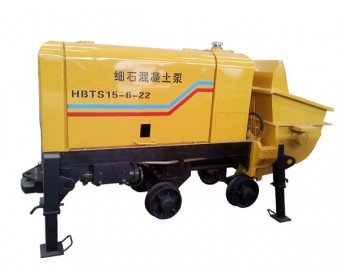

砂浆混凝土泵：HBTS15-6-22 (砂浆混凝土泵)，15（最大泵送效率15m³/h），S（S管式分配阀）；6（出口混凝土最大压力6Mpa；22（电机功率22Kw）。
产品适用于各类工程建设中细石混凝土的输送，耐火、保温材料的输送，生态环境建设中的绿化土壤的输送，各类基础桩的压力灌浆。
HBTS系列砂浆混凝土泵产品是针对地暖施工的特点而专门开发的砂浆输送设备，适用于地暖工程中砂浆填充层的大面积、高效率的施工
细石混凝土泵适用范围
⊙地暖、隔热轻质发泡水泥、砂浆、小骨料混凝土的输送；
⊙耐火、保温材料的输送（喷射）；
⊙生态环境建设中的绿化土壤的输送（喷射）；
⊙各类工程建设中的素混凝土、纤维混凝土的输送（喷射）；
⊙各类基础桩的压力灌浆。
采用先进的s管阀换向，能满足细石混凝土的输送；眼镜板和切割环采用高硬耐磨合金材料，寿命更长；出口压力高，能满足高层建筑和远距离施工的输送要 求；液压油冷却采用水冷系统，冷却效果好，使用简便； 具有反泵功能，最大限度减少管道堵塞；配有手动集中润滑系统，确保转动件使用寿命；电器箱配备有线遥控手柄，便于操作。
